XTools—原理图辅助设计软件

概述

XTools主要是在Mentor Graphics公司的Dxdesigner软件及Allegro PCB Design软件基础上经过扩展定制开发而成的原理图和PCB辅助设计管理平台。

采用XTools辅助设计平台，可以实现在设计过程中对设计数据进行统一化、标准化管理，避免了由于人为原因造成的设计数据错误。原理图设计数据按照XTools自身定义的规则进行整体或局部检查，发现不符合设计要求的项及时修正，始终确保前端设计数据的正确性，为后端PCB的规范化设

计起到至关重要的作用。

xTools带来的经济效益

u   数据管理：设计数据统一、标准化管理，避免因数据问题造成设计错误，始终保证前段数据正确，确保后端PCB规范化设计。

u   设计工作量：减少工程师设计工作量。

u   设计时间：提高工作效率，节省设计时间。

u   软件易用性：增强软件功能，提升软件易用性。

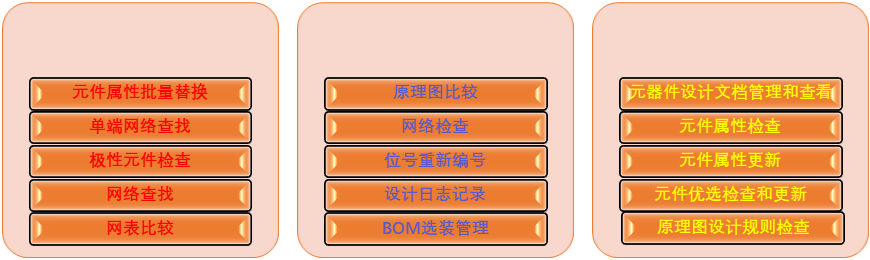

xTools原理图部分主要功能模块

xToolsPCB部分CBB模块电路简介

   CBB（Common Building Blocks，共用模块电路），是xTools辅助设计管理平台中的一个功能模块，主要为客户提供原理图/PCB电路模块管理的整体解决方案。

xTools CBB模块电路主要功能模块

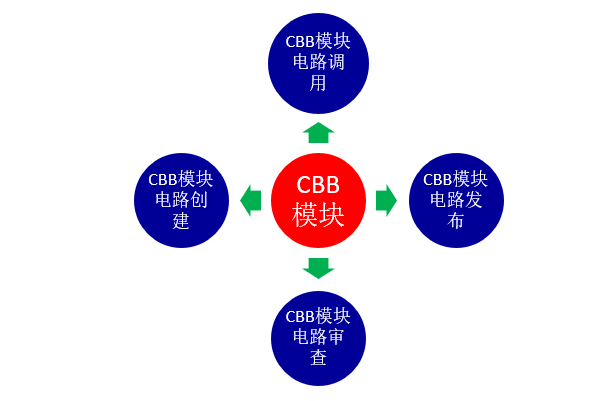

由核心功能组件和辅助功能模块构成，核心功能组件包括CBB模块电路创建、CBB模块电路发布、CBB模块电路调用以及CBB模块电路检查四部分，辅助模块包括MySQL数据库、文件贮存系统服务器、自动发布监控服务、安装配置和环境设置等部分组成了CBB模块电路完整的体系结构。
