Valor NPI--可制造性（DFM）解决方案

概述

Valor NPI提供从设计到制造的全面解决方案--DFM分析；通过DFM分析将提高产品质量和可靠性，加快新产品上市时间。它主要研究产品本身的物理设计与制造系统各部分之间的相互关系，并把它用于产品设计中以便将整个制造系统融合在一起进行总体优化，从而降低产品的开发周期和成本，使之能更顺利地投入生产。Valor NPI全方位解决DFM问题，提供3000+的接口，供输入生产参数，可以真实的模拟具体的生产过程，包括装配分析、裸板分析、柔板&刚柔结合板分析、微孔分析、拼板分析等。

Valor NPI可制造性设计（DFM）与分析解决方案：适用于PCB Layout部门、生产NPI部门等，具体内容包括：装配分析、裸板分析、柔板&硬柔结合板分析、微孔分析、拼板分析、基板分析等。

规则全面且设置简单

Valor NPI拥有强大的规则管理器ERF，近800种规则，可以支持各种各样的加工工艺，可全面模拟真实生产过程。规则图示化，并有中文解释，设置简单。

数据覆盖面广

支持各类EDA数据、CAM数据：

- CAM数据：Gerber（274D / 274X）、Drill文件（Excellon）等；

- 智能化数据：ODB++、GenCAD、FATF等；

- EDA数据：Mentor、Cadence、Altium、Zuken、PCAD及Altium（含各版本的Protel）等。

检查种类多

ValorNPI规则种类多，既可满足普通电子产品的生产要求，也能满足高端电子产品的需求，而且分类明确，可便捷的选择适合的规则类。

软件操作简单

内置流程向导，按向导就可完成检查操作，而且流程可自定义，从数据导入到报告输出，全都可以轻松搞定。流程可以自定义，不同的部门可以使用不同的流程，可半自动、全自动模式运行。

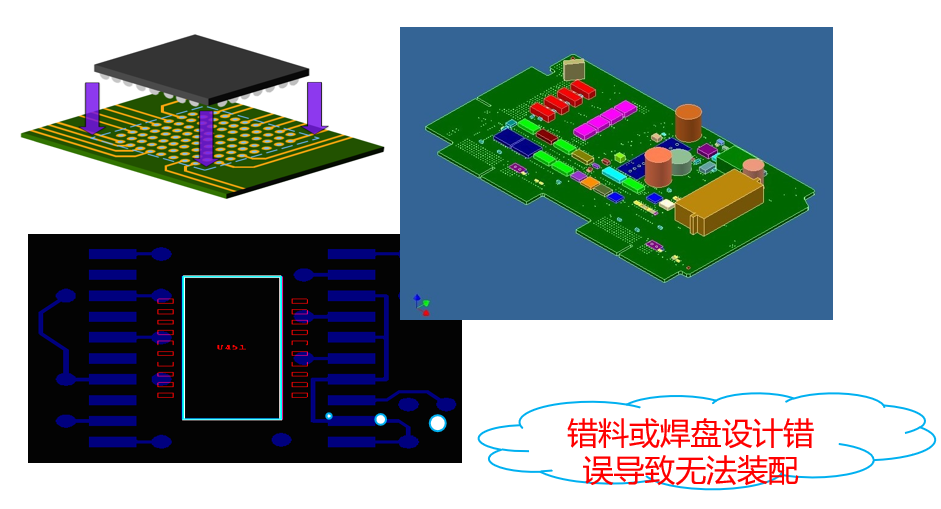

虚拟贴装验证

虚拟领料，模拟实装效果，避免后期事故：

n   根据BOM自动下载元件3D模型，虚拟实装效果

n   自动审核BOM与PCB数据的吻合

n   （多料、缺料、错料、替代料错误、焊盘设计错误）

n   输出IDF文件给机械CAD，以做空间干涉分析

强大的VPL库

Valor的VPL库提供了近40,000,000个的元件库,收录了近8000家全球主要元件供应商的产品模型，每个模型都具有精确的元件3D数据(长度,宽度,高度)，精确的元件引脚数据：数量、间距、长宽粗细长度尺寸等，可输出给PROE与Solidworks等软件使用。VPL库既是可制造性分析的核心数据源也是替代料校验的依据之一。
