原理图规则检查系统发表时间：2024-07-18 16:48 原理图规则检查系统
简述 主流电路原理图设计软件大多功能检查项目固定，检查规则数量有限，不能满足多数用户的不同检查需求。但用户如通过人工去检查，则需要花费较多的时间，同时人为检查中也容易忽略掉一些问题。 为了更高效的解决此类用户的问题，我司开发了基于原理图设计软件DxDesigner及 PADS Logic的规则检查系统，通过自定义设计规则并保存到数据库，用户在客户端界面调用自 定义规则对原理图进行检查。检查出的问题可以在原理图进行交互，同时检查报告也会输出到本地方便后续复盘和学习。 原理图规则上传及编辑 用户将梳理好的规则上传到智能平台的网页版管理系统（图1），系统自动获取上传人员的对应信息，管理员有权限编辑上传完成之后的规则清单（图2），对已有的规则进行优化。针对不同类型的原理图可以选择分配不同的规则，极有力的提高公司的研发团队发现和解决设计中存在问题的效率。

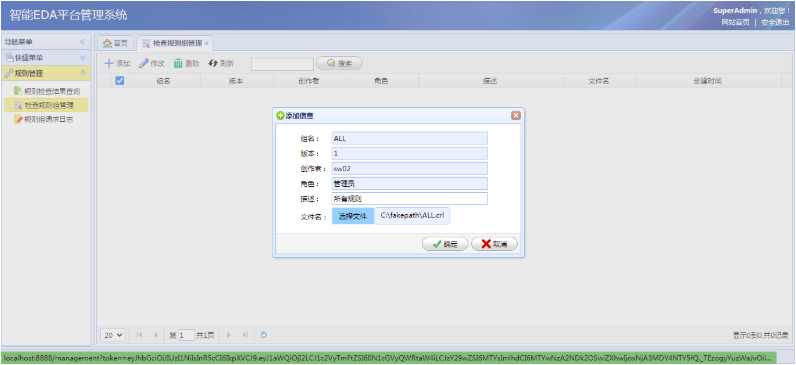

图1：原理图检查系统界面

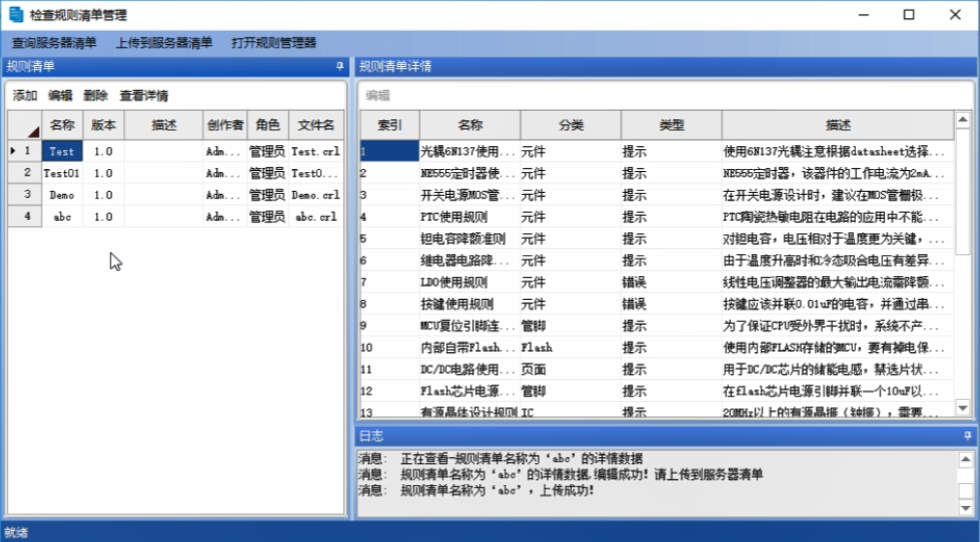

图2：检查规则清单管理界面 选择规则导入进行检查 用户选择的规则不同，相应得到的检查结果也会不一样。所以用户要选择合适的规则进行检查（图3）。导入的每一条规则都能根据用户实际需求选择是否检查（图4），在时间紧张的情况下可以选择必检项去检查。

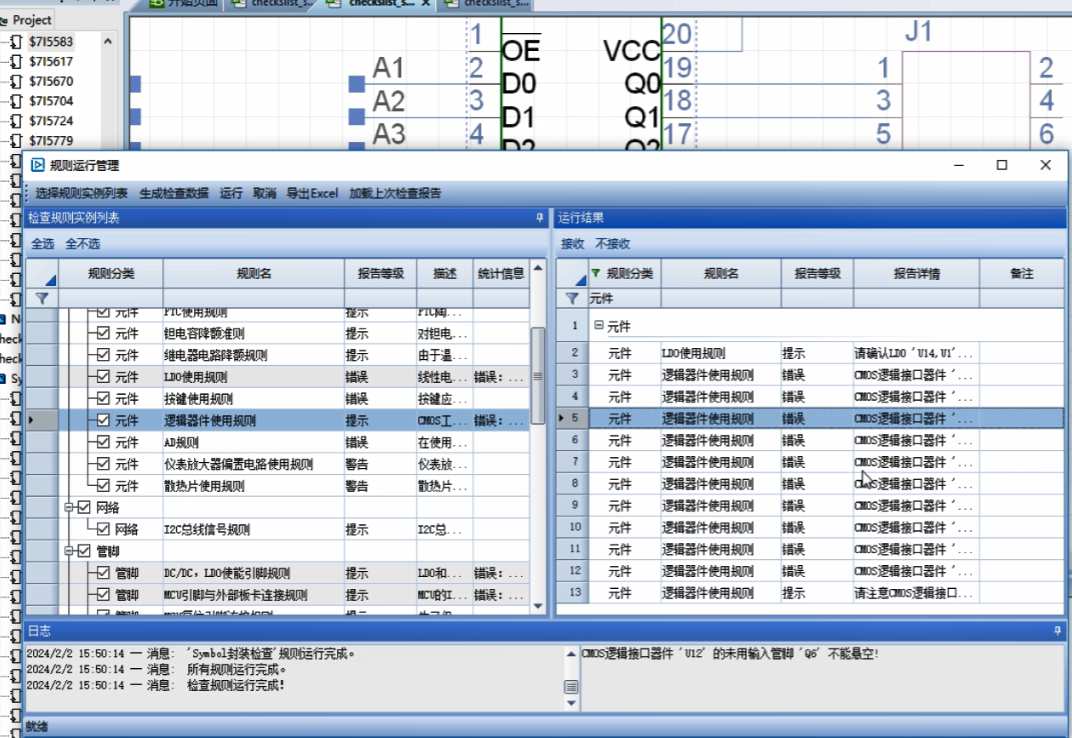

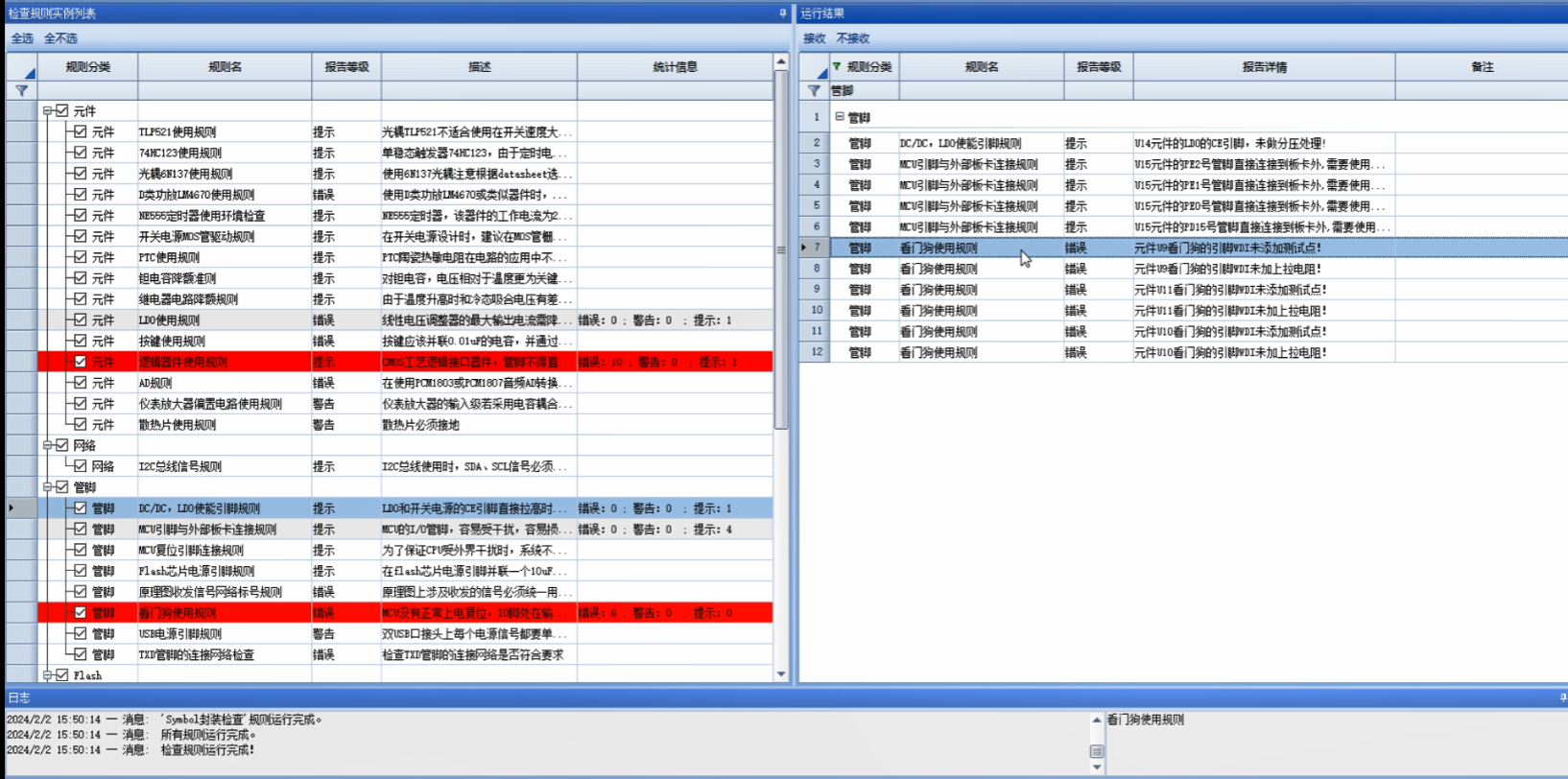

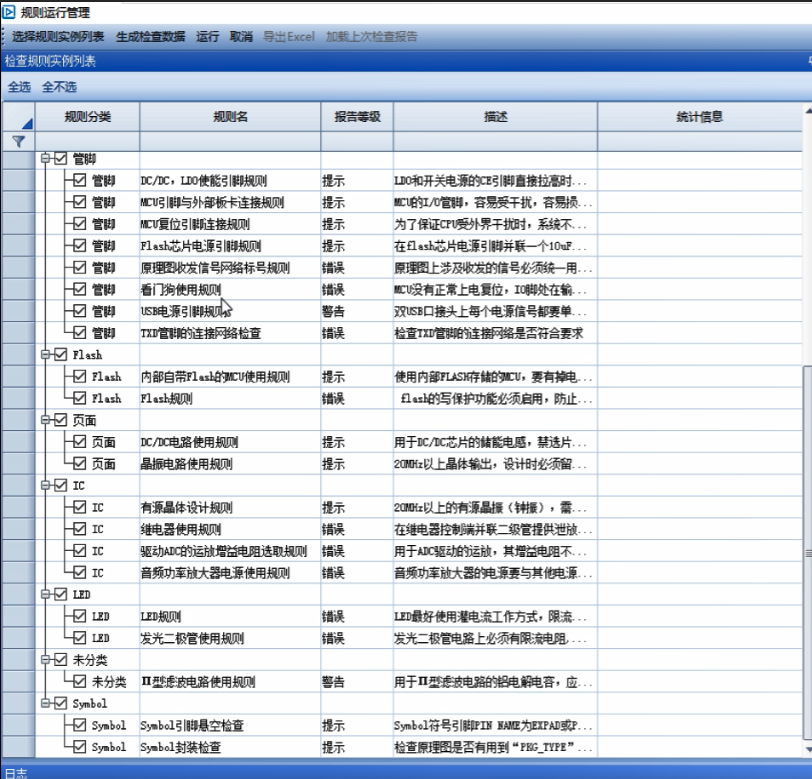

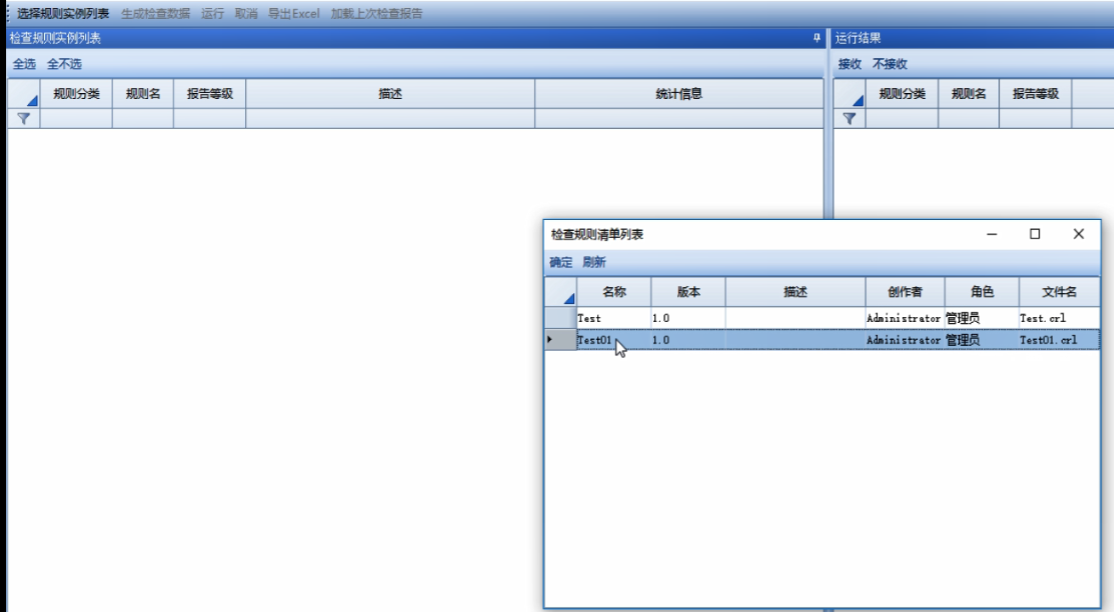

图3：选择检查规则清单  图4：规则运行管理界面 检查结果查看及与软件交互 检查完成后有问题的项目会显示成红色（图5），点击对于项目会在右边更细致的罗列具体的每一个问题，点击具体问题项会在原理图中高亮显示（图6），便于用户及时查找和优化问题项。
图5：检查结果显示界面
图6：检查结果与原理图交互 检查结果导出 检查完成后我们导出EXCEL结果报告存放于本地，报告内容格式和软件内显示格式完全一致（图7和图8），不需进行编辑就可以进行保存或传递。

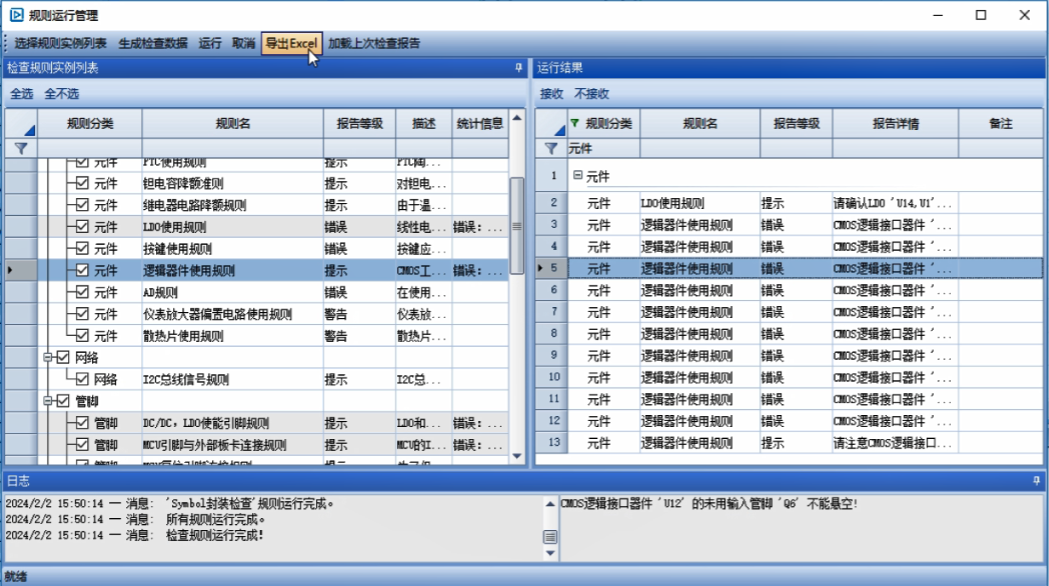

图7：检查结果导出

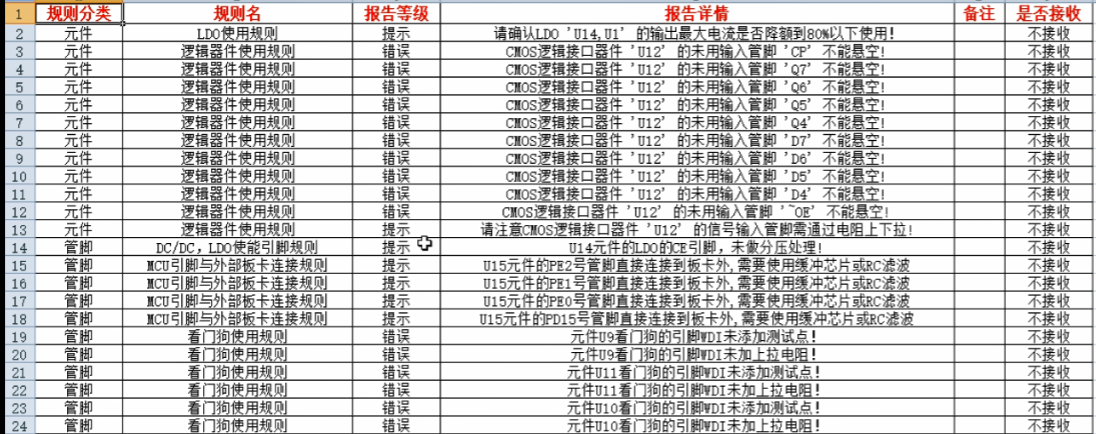

图8：检查结果导出 如果您正在做电路原理图设计或您正在管理电路设计团队，请联络我们交流方案吧，让我们一起更高效的工作！！！
