简述

目前我们仍有很多用户在做完电路原理图设计后，用传统的方式将原理图发给评审专家等待评审，多数时候需要人为去提醒和催促反馈，有时会在很晚才将评审意见发出，然后设计人员加班赶工修改，再提交修改图进行评审，评审专家再次评审，在这过程中因没有系统设置时间提醒及无法及时反馈评审意见后致设计人员无法及时修改，内部产生不和谐的情况时而发生。我司技术团队基于上述情况并加以多年的研发经验，开发了基于PADS Logic、DxDesigner、OrCAD、Allegro和AltiumDesigner的原理图在线评审系统。

原理图评审对原理图进行核对、检查和给出意见反馈，在线评审系统是将传统线下各自为战的审核转变成线上协同透明高效的审核工具。将以前在单机电脑上做的评审过程部署在服务器上完成的在线任务，实现了评审的半自动化，明显提升了评审质量和效率。

原理图在线评审系统既可以基于用户梳理好的相关评审规则列表进行，也可以跳过评审规则列表，而进行自由评审。

支持双击评审对象（器件或网络等）的评论内容与原理图进行交互，自动跳转到原理图中对应对象位置，并且对相应的评审对象进行放大、选中、高亮显示，以便用户快速查找定位问题点（图1）。

原理图在线评审系统发起评审流程后，同步可以设定时间节点提醒评审专家，各专家在评审系统中提交评审意见，其版本会马上保存到服务器中，评审意见实时同步显示在客户端，其他用户可以通过“打开评审”选择进入对应的评审版本，设计人员可以及时的按照评审专家的建议更新原理图并更新系统中原理图，让评审专家也看到了及时的响应动作。

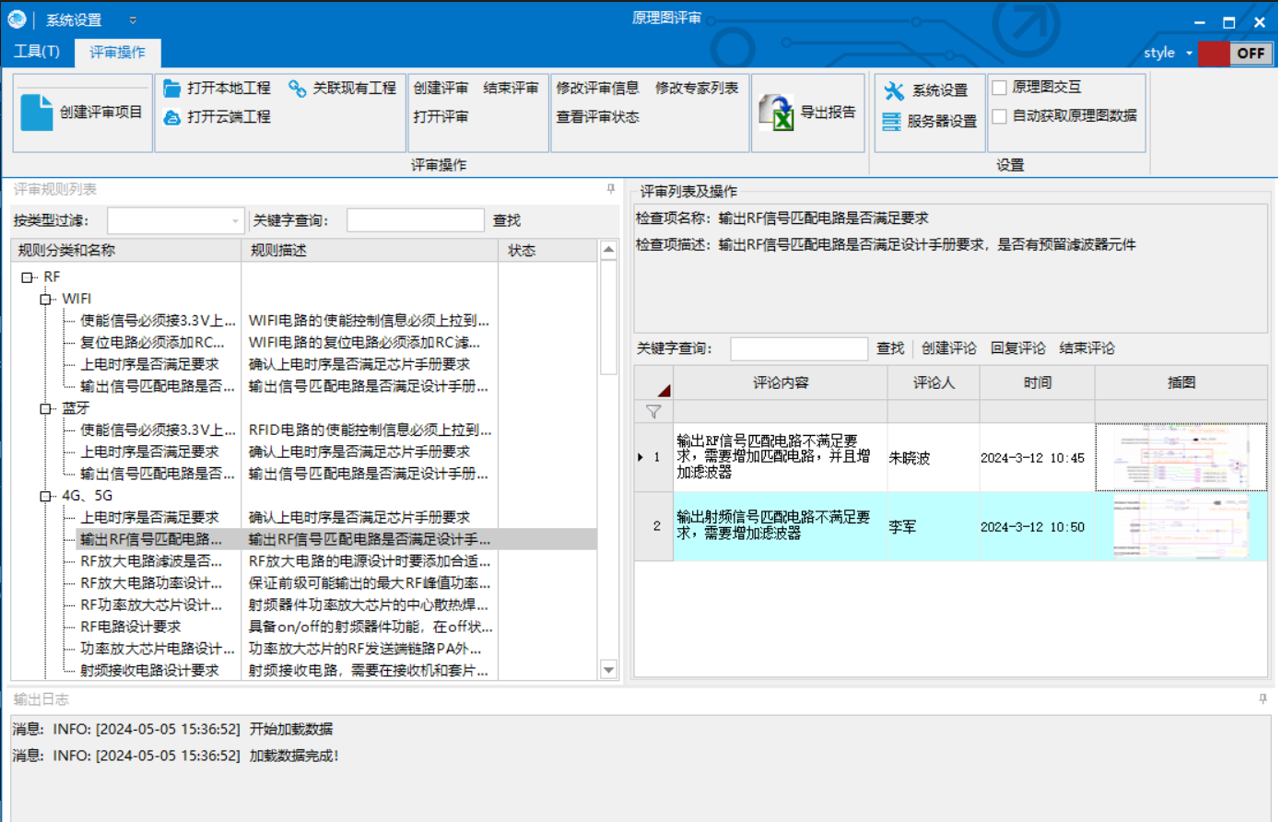

图1：基于评审规则列表的工具界面

在线评审功能

在线评审工具包括：创建评审项目；打开工程及关联工程；创建评审、打开评审、结束评审；修改评审信息、修改专家列表、查看评审状态；导出报告；原理图交互、自动获取原理图数据等功能模块组成（图2）。

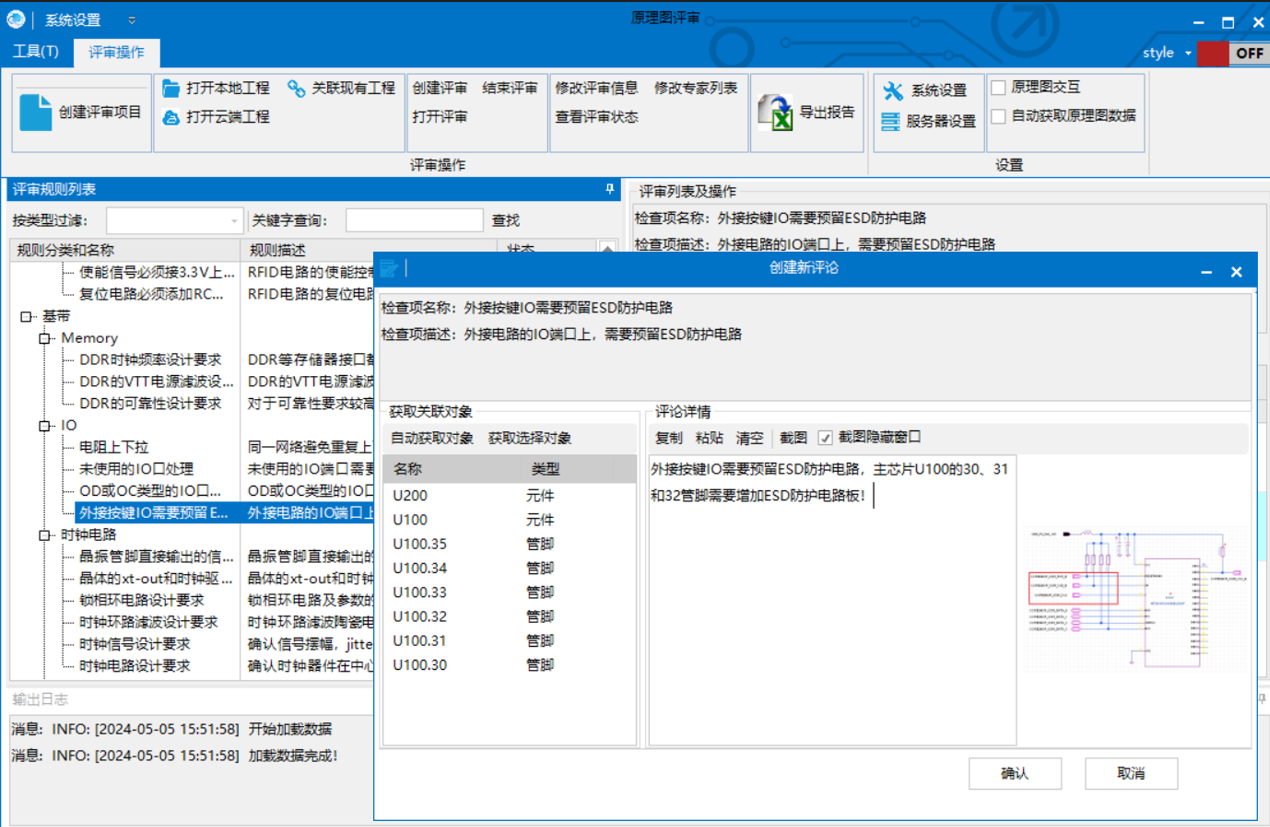

图2：原理图评审工具界面

l   创建评审项目：创建新的评审项目，并且支持打开和关联原理图工程文件。

l   创建评审：创建新的评审，并在已关联的工程文件夹下，创建一个评审文件，用来记录此文件是否打开评审的信息。

l   修改评审信息，修改专家列表：可对评审时间及参与的专家人员信息进行编辑修改。

l   创建评论：对选中的器件或网络添加新评论（图3）。

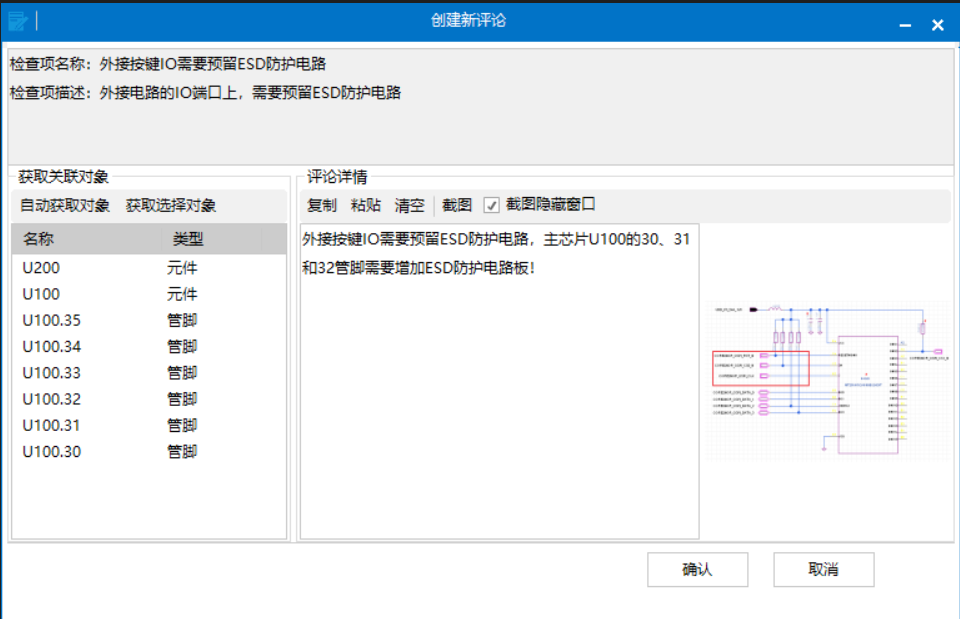

图3：创建新评论界面

l   修改评论：对评审对象（器件或网络）已添加的评论意见进行编辑修改。

l   删除评论：对评审对象（器件或网络）已添加的评论意见进行删除。

l   回复评论：对评审对象（器件或网络）提出的评审意见进行回复。

l   修改回复评论：针对其他人提的评论意见给出的回复评论意见进行编辑修改。

l   删除回复评论：对评审对象（器件或网络）回复的评论意见进行删除。

l   导出报告：把所有评审结果导出成一个网页形式的输出报告。

l   …

在线评审优势及作用

1、在线评审能有效规避以前在单机电脑上各自为战的评审方式造成的资料管理混乱，评审意见杂乱滞后和图纸更新不及时等问题。

2、使用原理图在线评审，可以有效实现资料和评审意见的标准规范化的统一管理。

3、便于评审专家们之间相互查看评审意见内容，促进大家相互学习和进步。

4、设计人员及时收到评审专家的评审意见反馈，及时有效修改设计图，使时效性得到了有效的保证。

5、便于管理者实时查看到员工的真实工作能力，方便数据分析，可作为对员工能力考核标准。

6、非常有效的提升了整个公司的原理图评审质量和效率。

如果您有意改善贵司电路设计的评审体系或者正在寻找电路设计的评审方案，那就马上联系我们乐丞吧，大家携手走的更快。
