PCB在线评审系统

简述

传统PCB设计评审一般是通过评审会议、邮件或文档方式进行评审。在评审过程中数据传递的速度较难得到保证，进而设计者也不能及时获取到评审专家的评审意见进行及时修正设计图。同时因为每个评审专家的风格不同，往往评审问题描述可能不全，不够清晰，设计者也不能快速定位PCB中问题点，导致报告可读性较差，会直接影响到PCB的整改较难得到有效保障。

PCB在线评审系统介绍

基于传统PCB评审的不便利，乐丞根据现状开发了基于PADS Layout、Xpedition Layout, Allegro及Altium Designer的PCB在线评审系统，它将传统线下各自为战的审核方式，转变成线上协同透明高效的PCB辅助审核。将以前在单机电脑上做的评审过程部署在服务器上完成的在线评审任务，实现了评审的半自动化，明显提升了评审质量和效率。

PCB在线评审系统既可基于用户梳理好的相关评审规则列表进行，也可跳过评审规则列表，从而进行自由评审。

PCB在线评审系统发起评审流程（图1）后，可同步设定时间节点提醒评审专家，各专家在评审系统中提交评审意见，其版本会马上保存到服务器中，评审意见实时同步显示在客户端，其他用户可以通过“打开评审”选择进入对应的评审版本查看评审内容，设计人员可及时的按照评审专家的建议修改更新PCB设计。

PCB在线评审系统（图2）包括：创建评审项目（图3）；打开工程及关联工程；创建评审、打开评审、结束评审（图4）；修改评审信息、修改专家列表、查看评审状态（图5）；评论创建、编辑和删除（图6）；导出报告（图7）；评审一键截图（图8）及PCB交互（图9）等功能模块组成。

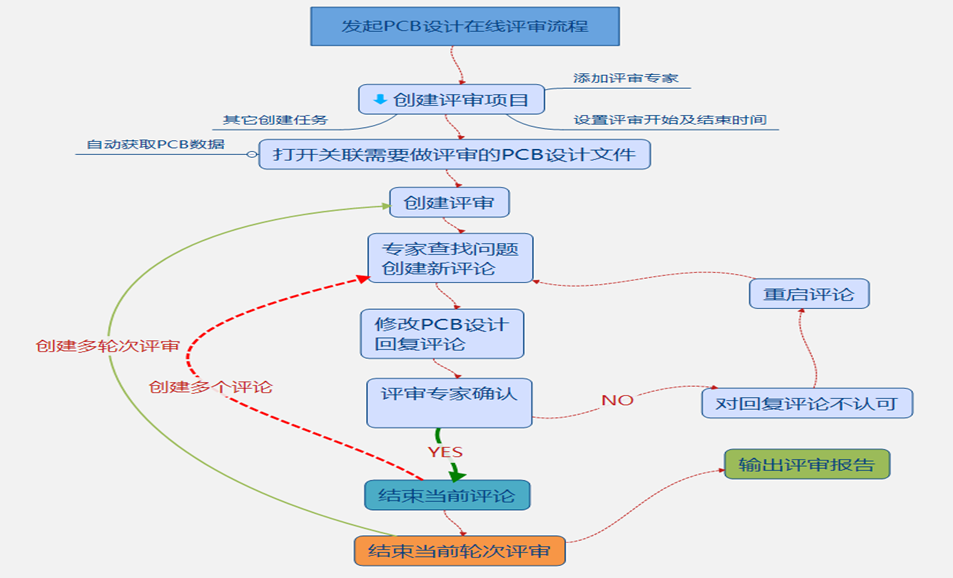

PCB在线评审流程图（图1）

图1

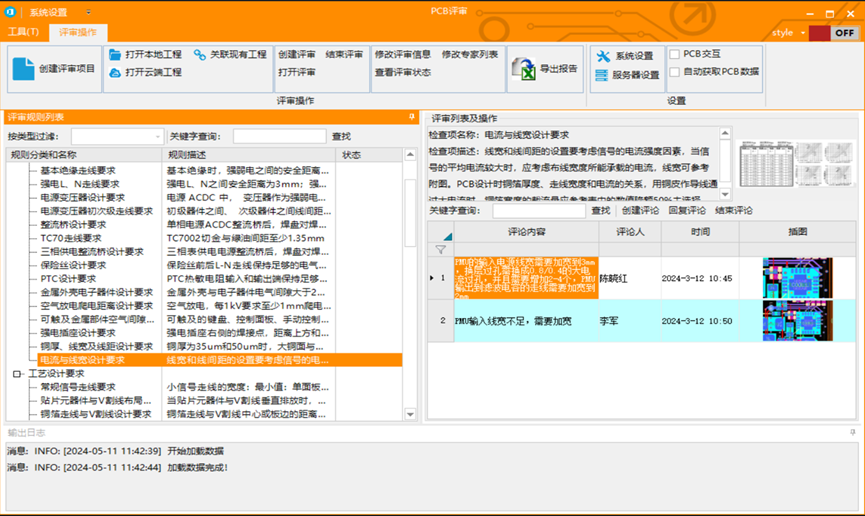

PCB在线评审系统主界面（图2）

图2

PCB在线评审功能

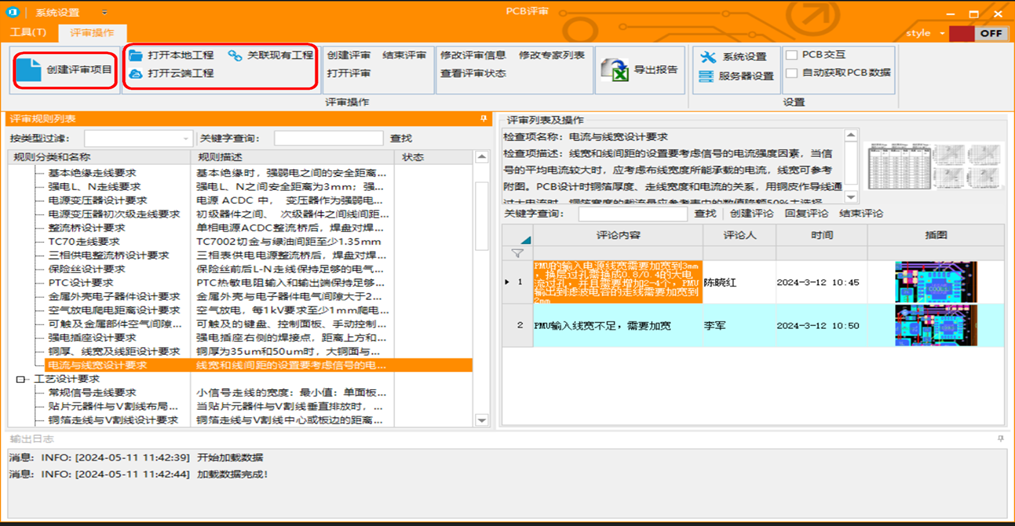

创建评审项目或打开工程：创建评审项目发起一个全新评审流程，同时关联需要做评审的PCB文件（图3）

图3

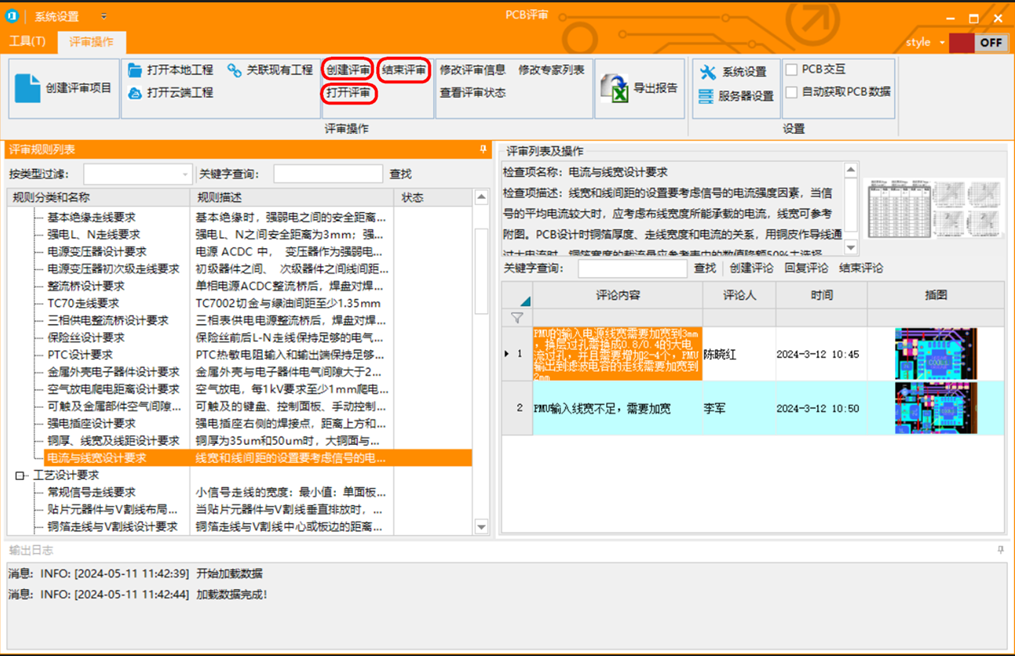

创建评审：创建新一轮的评审任务，并在已关联的工程文件夹下，创建一个评审文件，用来记录此文件是否打开评审的信息。

打开评审：打开查看当前项目服务器上已存在轮次的评审内容。

结束评审：结束当前轮次的评审任务，只有管理员有权限结束评审任务。（图4）

图4

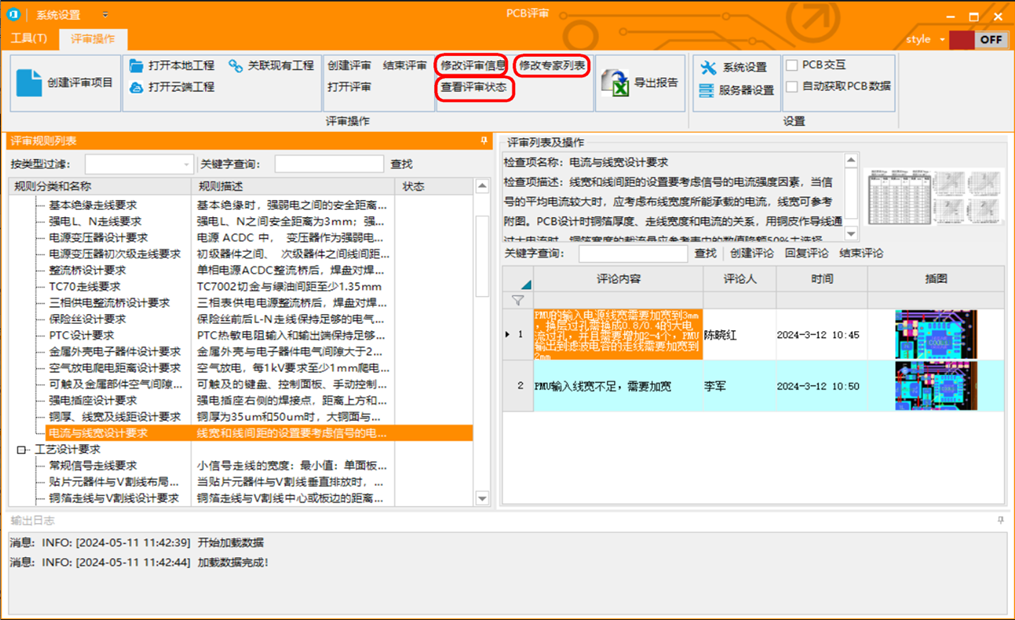

修改评审信息：对新建的评审任务进行任务修改。例如，修改评审任务结束时间。只有任务创建者有修改权限。

修改专家列表：对新建的评审任务分配的评审专家人员信息进行修改。只有任务创建者有修改权限。

查看评审状态：查看当前选择轮次的评审任务所添加的评审意见和回复意见。（图5）

图5

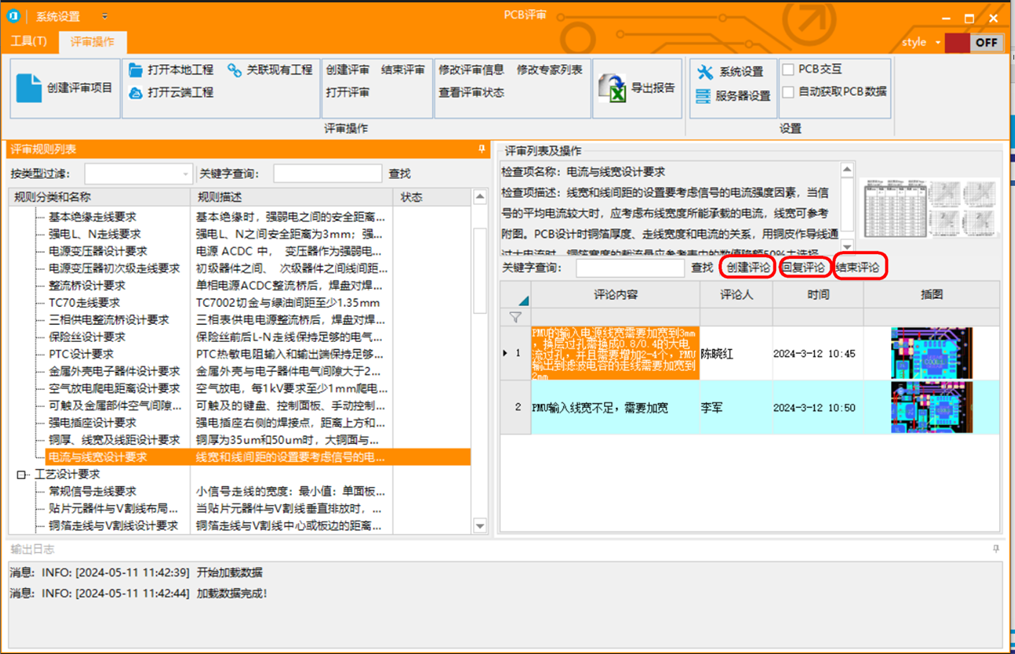

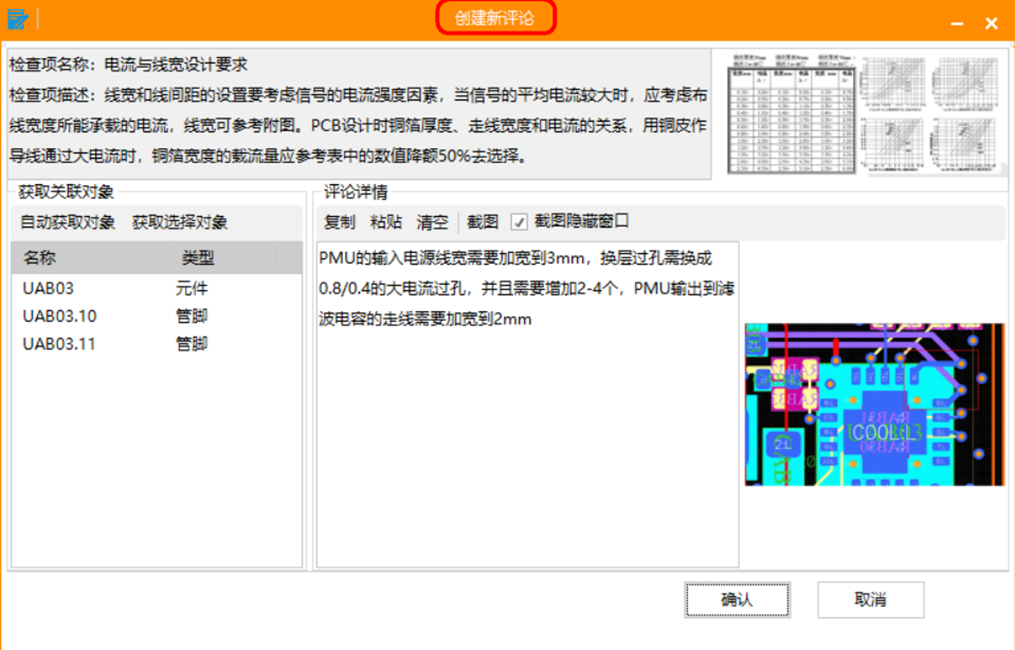

创建评论：对评审对象（器件、引脚、网络和Shape）添加新评论。

编辑评论：对评审对象（器件、引脚、网络和Shape ）已添加的评论意见进行编辑修改。

删除评论：对评审对象（器件、引脚、网络和Shape ）已添加的评论意见进行删除。（图6）

图6

回复评论：对评审对象（器件、引脚、网络和Shape ）提出的评审意见进行回复评论。

编辑回复评论：针对其他人提的评论意见给出的回复评论意见进行编辑修改。

删除回复评论：对评审对象（器件、引脚、网络和Shape ）回复的评论意见进行删除。

导出报告：把所有评审结果导出成一个网页形式的输出报告，便于查看及归档管理。（图7）

图7

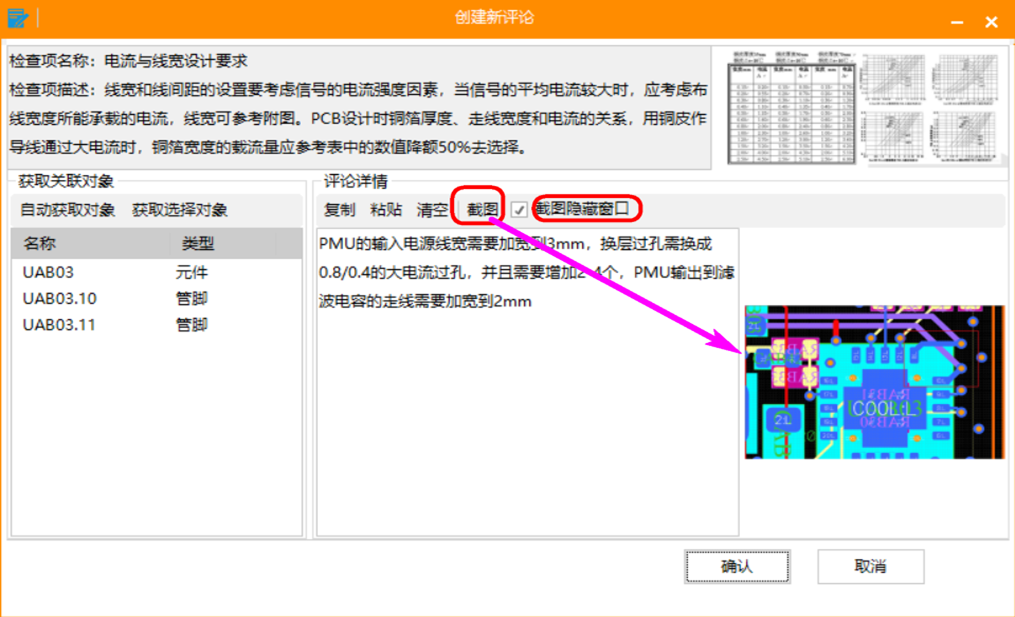

评审一键截图：图片链接支持可离线阅读。（图8）

图8

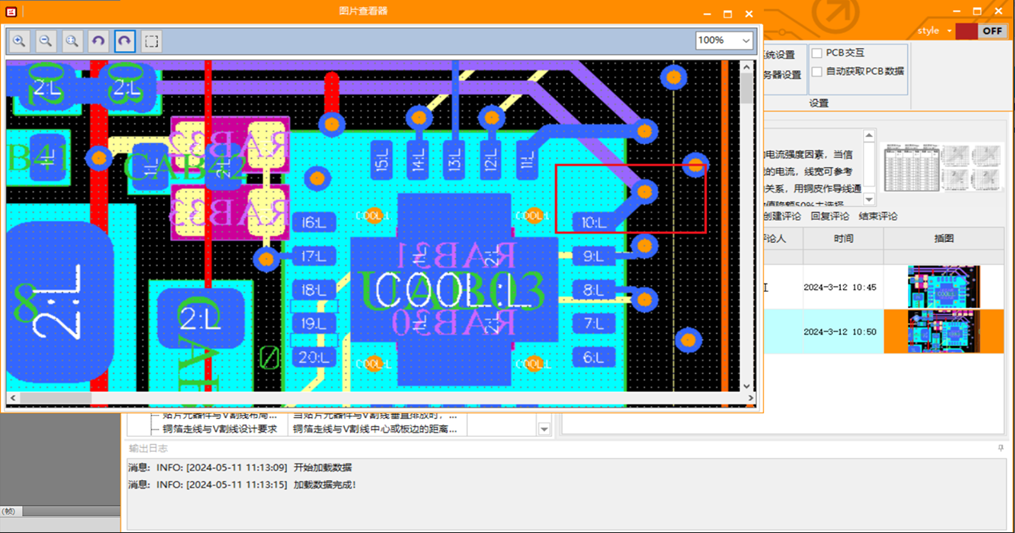

与PCB交互：双击评审对象（器件、引脚、网络和Shape ）的评论内容能与PCB交互显示，便于快速定位PCB中问题点。（图9）

图9

总结

PCB在线评审能有效规避以前在单机电脑上各自为战的评审方式造成的资料管理混乱，评审意见杂乱滞后和图纸更新不及时等问题。

使用PCB在线评审系统，可以有效实现资料和评审意见的标准规范化的统一管理。

便于评审专家们之间相互查看评审意见内容，促进大家相互学习和进步。

设计人员能及时收到评审专家的评审意见反馈，及时有效修改设计图，使时效性得到了有效的保证。

协助管理者了解员工的工作水平及状态，方便数据分析，促进设计人员的水平和改善工作状态。

非常有效的提升了整个公司的PCB设计评审质量和效率。

如果您有意改善贵司PCB的评审体系或者正在寻找PCB的评审方案，那就马上联系我们乐丞吧，让我们携手走的更快！！！
