基于Hyperlynx DRC的PCB检查系统

简述

HyperLynx DRC是一个可全面自定义的设计规则检查工具。它可以对不易仿真的复杂设计规则进行验证，例如EMI/EMC 仿真；利用内置59 项标准设计规则检查（针对跨越平面分割的走线、参考平面更改、屏蔽和过孔等项目），可以快速、轻松、准确地找出电路板中存在的可能导致EMI/EMC、信号完整性(SI) 和电源完整性(PI) 的问题；每条规则都有详细的说明及缺省参数值，可轻松设定好检测指标。

PCB检查系统通过Hyperlynx DRC的二次开发接口，支持自定义规则的开发，以满足企业的各种要求。

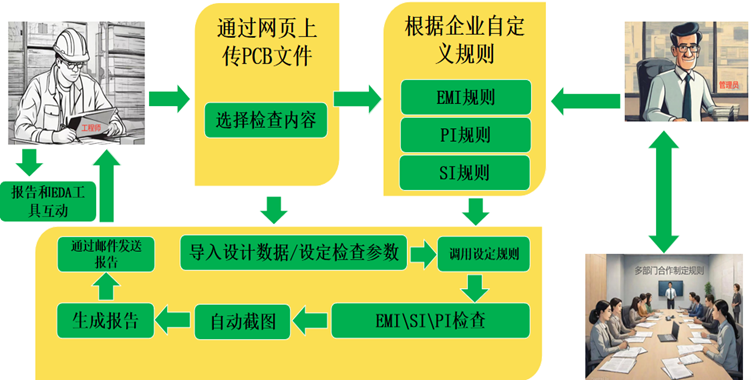

PCB检查系统能够根据用户预设定的状态和规则，自动对设计文件进行Hyperlynx DRC规则检查。用户只需通过网页提交设计文件，系统将自动判断设计数据格式、检查的项目内容等信息，并根据企业自定义的规则可以自动化完成整个Hyperlynx DRC规则检查流程。最终，系统将自动生成详细的报告，并通过邮件形式反馈给用户，实现设计文件Hyperlynx DRC规则检查的自动化。（图1）

图1

设计检查前的数据处理

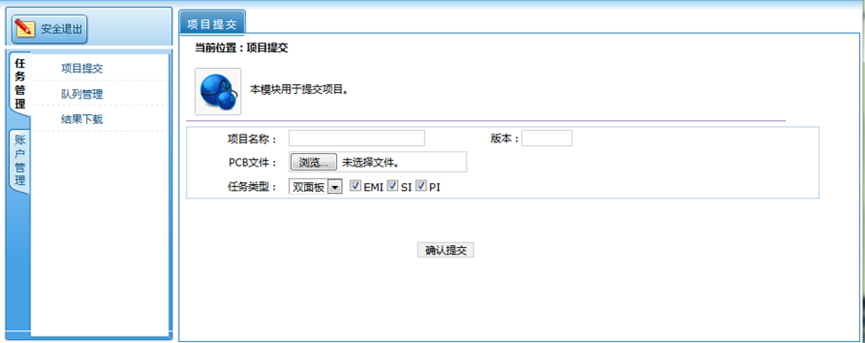

工程师通过把PCB设计文件上传到网页，根据用户对于不同设计的需求设定对应需要检查的项目，确定勾选内容无误后可以确认提交进入下一步的检查。（图2）

图2

检查结果的获取

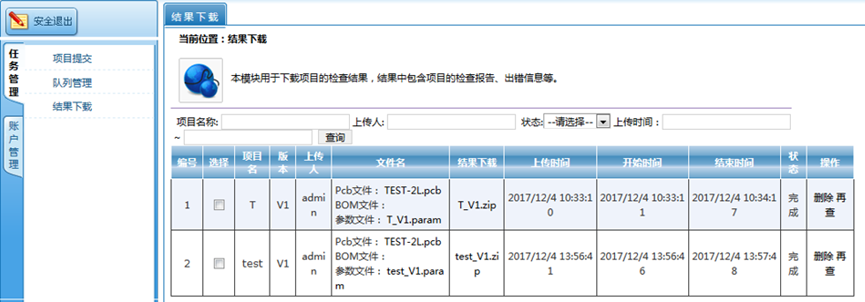

工程师在检查完成后可以在邮箱中收到检查的报告，如果对报告内容存在疑问可以登录系统在结果下载看看检查文件的一个状态。根据报告的项目名称，上传人或是上传时间可以更便捷快速的查询检查项的信息。（图3）

图3

检查报告与EDA设计工具的互动

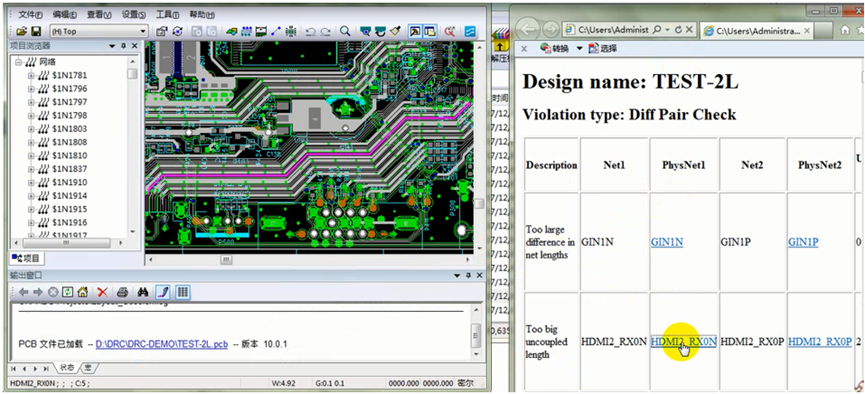

通过互动程序可以把检查结果的报告和EDA设计工具进行关联，通过点击报告上的内容可以跳转到PCB设计并把对应的网络或者器件进行高亮显示。通过这个工具可以让用户更及时快速的找到并修改设计中有问题的部分。（图4）

图4

总结

1、简单易用的操作界面可以降低工程师软件了解熟悉度的要求，

2、检查标准一致的情况下不会因为用户对软件了解的差异得到不同的结果

3、可自定义设定的检查规则让用户能有更大自由度进行规则检查

5、检查报告和EDA设计工具互动可让用户更快捷找到PCB设计的问题

5、可排队式的检查系统可以让用户提交完任务后即刻可投入下一个工作任务

6、通过梳理的自定义规则，可以将公司核心研发的经验积累固化下来，保证了之前及现在技术经验的传承性，持续稳定地提升公司的研发水平。

如果您正在寻找优化PCB规则检查的方案，那就快来找乐丞了解Hyperlynx DRC+PCB检查系统的打包方案吧。
