Hyperlynx DRC产品介绍

概述

电子设计工程师在电路设计时往往会遇到EMI问题，而产生EMI问题的原因大多都是回流路径问题，例如缺少足够多的接地连通过孔，走线跨越平面分割区，高速走线太靠近PCB边缘等等。传统的方式我们一般是通过3D电磁场的仿真能解决一部分问题，但耗时很长，且收益不高。另外一部分是通过工程师的设计经验进行手工检查。

Hyperlynx DRC这个工具内置了EMI,SI和PI的设计规则，可以对PCB设计进行自动检查。不仅于此，它也可以通过脚本自定义规则，可以兼容不同行业用户去使用。

PCB数据的导入

Hyperlynx DRC支持市面上常用的一些EDA工具的数据格式，像PADS,Allegro还有Zuken都可以直接导入

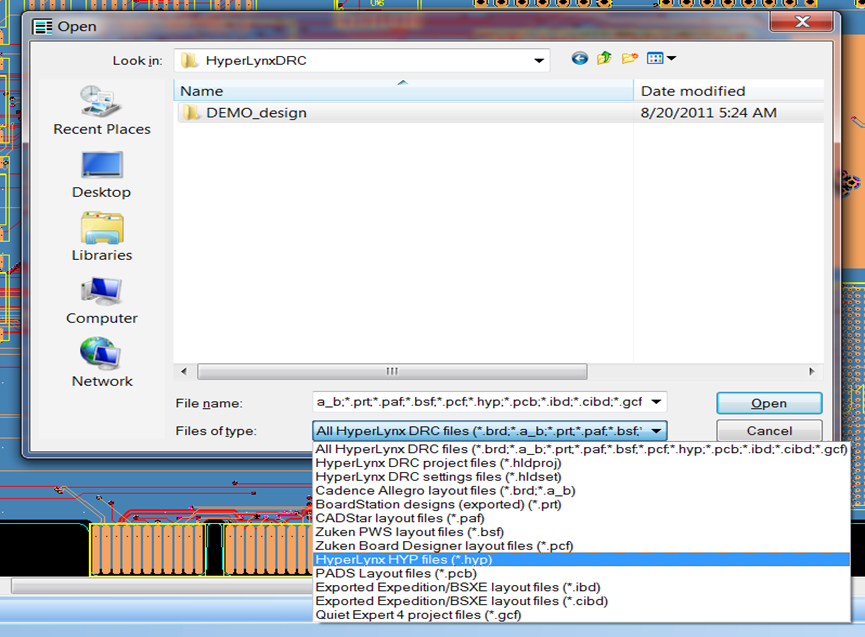

数据导入界面

运行设计规则

HyperlynxDRC可以针对整个设计或指定对象的清单进行自动化的检查。在软件检查完成后会以不同颜色区分检查结果，红色部分就是检查未通过，绿色部分就是检查通过。当我们点击一个运行的规则，会在输出窗口显示所有的违规项。违规项可通过网络名字进行排序。

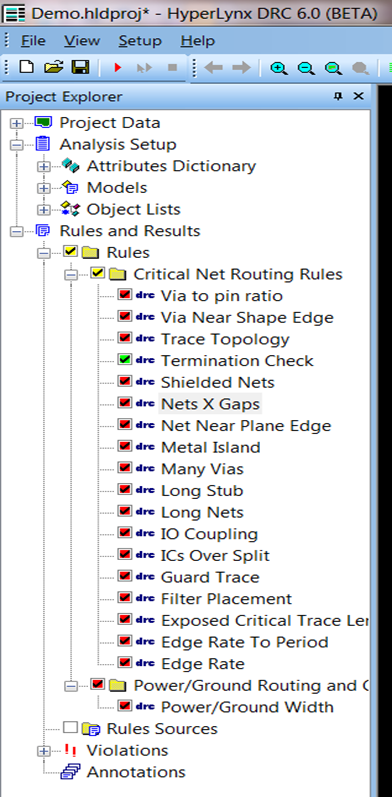

检查结果粗略显示

检查结果详细显示

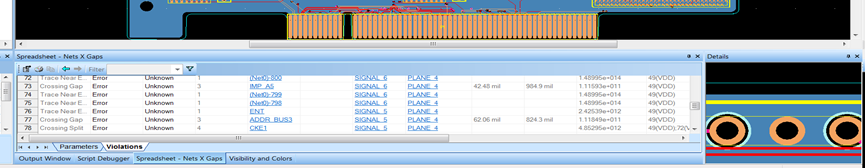

违反规则项显示

点击单个规则项我们可以看到规则具体内容以及在界面里高亮违规项的内容。细节项可以看到违规部分的详细显示。

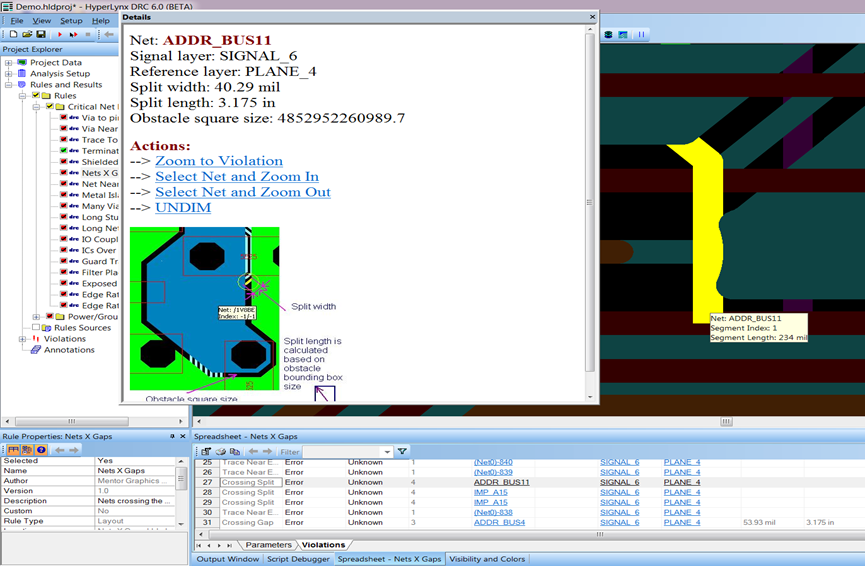

违规项详细显示

规则展示

Hyperlynx的每一条规则都用文字加图片进行详细的描述，方便工程师对每一条规则进行理解。

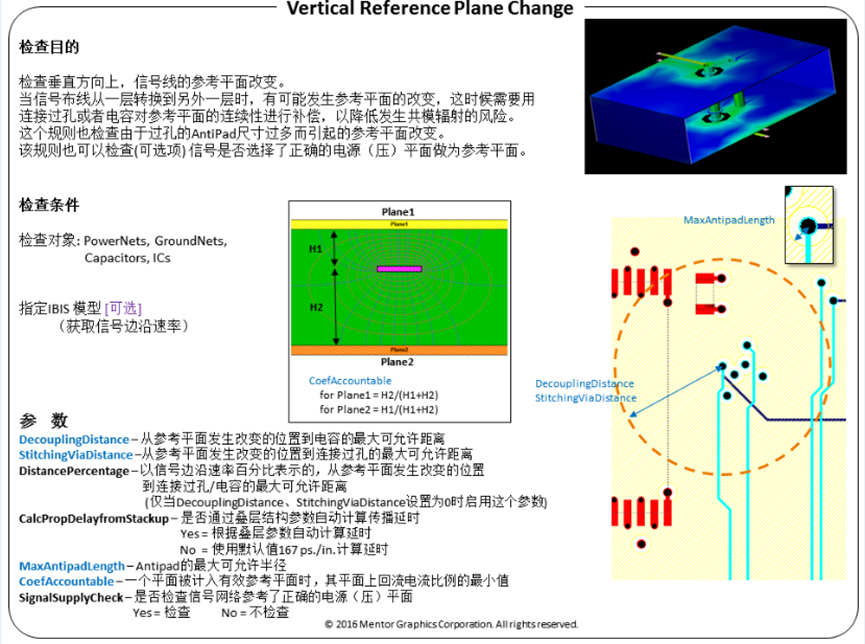

规则介绍

规则自定义

HyperlynxDRC支持使用VBScript或是JavaScript的脚本进行规则的创建，软件内置了开发环境，可以允许设置断点和添加变量监控。通过脚本可以进行几何形状的可视化，让脚本的编写和调试都更加容易。

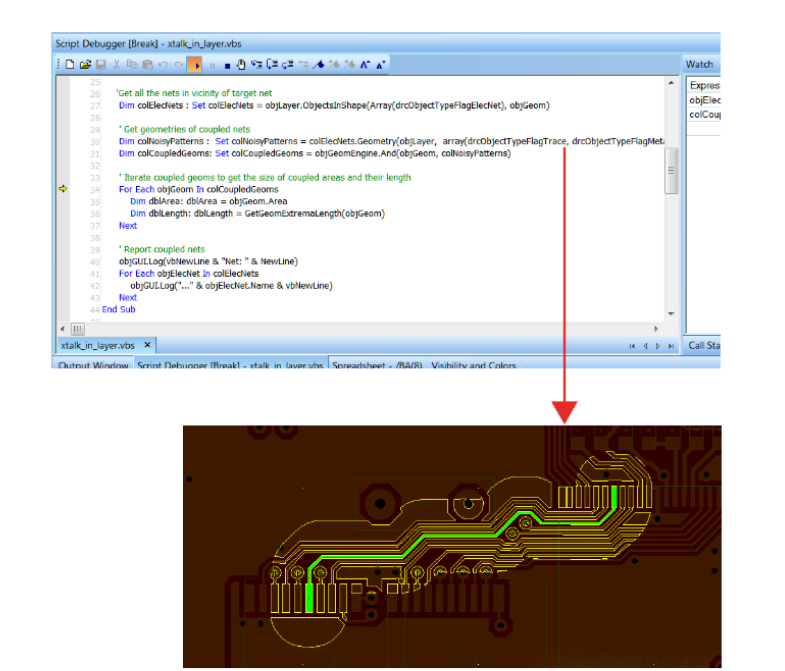

自定义规则检查
