CAM350产品介绍

CAM350产品介绍

CAM350配置

如果您要参与和控制您的设计的PCB后处理的每一个方面，那么CAM350就是您需要的工具。它包含了从设计到制造成功所需要的全部功能。

特性和功能

基本的 CAM350配置包括一些必要的功能，来导入，导出，优化，和修改您的设计文件。在更高的配置中，添加了 Design Rule Checking 设计规则检查，NC Editor(铣钻编辑器)，Fast Array 快速板，ODB++导入，发布包导航，DXF，Crossprobing交叉探测，Streams(流程)规则检查，DFF，Macro Debugger (宏调试)ODB++导出，以及全新的设计分析器....这些还不是 CAM350的全部功能。其它功能:Panel Editing(拼板编辑器)，Advanced NC Editor(高级铣钻编辑器)，DirectCAD Output(直接输出CAD)，Reverse Engineering(反向工程)，Flying Probe Editor(飞针编辑器)，以及个Bed-of-Nails Editor(针床编辑器)。

有了CAM350软件，您可以:

准确地导入Gerber，NC，以及HPGL文件。

在用户友好的环境中测量和查看数据。

创建优化的阻焊，锡膏网，和钢网。

分析数据，检查设计错误和输出错误报告。

编辑和生成传统的Gerber数据。

轻松处理NC数据，创建优化的制造输出。

支持盲埋孔，用于分析和制造输出。

快速生成用于装配的子板或阴阳板。

从大多数主要的CAD系统，通过ODB++格式导入智能数据和BluePrint-PCB同时处理相同的数据。

读取和写入到BluePrint发布包。

与流行的CAD程序同时工作，用于智能分析和查看。

导入/导出DXF文件。

基于分析环境的完整检查列表。

查找制造缺陷和设计问题，比较原始设计和制造设计的异，确保ECO反映在Gerber数据上。

宏调试工具，用于创建自动化操作。

通过ODB++格式，生成智能制造输出。

自动创建标准生产拼板Fabrication panels。

电气测试夹具和生成测试程序。

自动生成飞飞针测试程序。

从大多数CAD程序直接导入智能数据。

添加网络和元件信息到Gerber 数据中，用于创建元件中心位Centroid或生成CAD文件。

导出CAD文件到PADS,PCAD,GENCAD等等。

分析设计内容及其复杂性，以创建一个制作报价和设计资质的设计报告。

CAM350 提供了所有必要的功能，在更短的时间内，更加准确和有信心地生产出成功的 PCB。同时生成一个单一的综合性电子文件，任何人，任何地点，任何时间，都可以查看它。

核心特性和功能

输入，输出，修改，优化( Import, Export, Modification, Optimization )

CAM350 提供了丰富的输入/输出选项，包括 Direct- CAD 和 ODB++, 以便查看，查询，报告和测量 PCB设计数据。设计数据导入到CAM350 后，就可以优化它们。可以使用的功能包括“draw-to-custom”, “draw-to-flash”, “draw-to-raster polygon conversion”, “提取网表”，“丝印裁剪”，移除冗余焊盘和数据，添加泪滴等。

网表比较 ( Netlist Compare )

验证CAD 网表是否匹配从Gerber 文件中提取出的网表，来确保维持原始的设计意图，是至关重要的。 CAM350 中的网表比较功能，通过自动验证Gerber 文件匹配原始的 CAD 数据，把转换错误的风险降到最低。

规则检查（Rule Checking）

必须验证设计规则，确保已经达到了原始的设计意图。正如关键是在把设计打包送去生产之前，就要定义和设置制造规则和需求。

规则检查会执行间距检查，环孔检查，间距直方图，铜的面积计算，层比较，网络检查，等等。

层比较 ( Layer Compare )

CAM350 中的层比较功能，允许您图形化地比较两个层的差异。您可以比较一个特殊设计的版本 A 和版本 B，或者比较原始的文件和制造商修改过的文件。这样，您可以发现制造商做出改动后产生的新问题。

快速拼板 ( Fast Array )

这个功能的目的，是在板子上快速生成 PCB 阵列，阴阳或者对PCB 分组，来满足制造和装配过程。用最小的设置和定义，就可以用它来定义板子上的 PCB 位置，优化下游流程。

基本铣钻编辑器 ( Basic NC Editor )

CAM350 提供了铣钻编辑器，用于数控铣床和钻孔。您可以导入，导出，创建铣和钻。它还包括一些编辑工具，用于改变钻工具定义，添加基本铣边路径在装配拼板上，以及修改铣边连接桥 break tabs。升级到高级铣钻编辑器，可以有更多的功能。

高级功能

发布包导航-Release Package Navigator

CAM350 中的发布包导航功能，允许您从单一的电子文件，来存储和分发所有的制造交付。比如，这个文件可以包含您的 BluePrint 文档，Gerber，数控钻/铣，拼板阵列，ODB++，PDF，DXF，PCB CAD，MS Office 和几乎所有的位于您的计算机和/或网络上的文件。

如果您也有BluePrint-PCB，就可以使用BluePrint 从发布包直接访问这些文件，也可以把它们添加到您的文档中。发布包导航也支持从其它 CAM 系统，导入 Gerber，以及钻和铣数据。

使用发布包导航，您可以在任何地点，任何时间，存储，分发，查看所有制造和装配 PCB 所必要的数据。制造商只需要收到您的发布包，下载免费的 BluePrint viewer 查看器，提取生产板子所需要的信息即可。

从CAM350 10.5 和BluePrint-PCB 3.0 开始，它们的兼容性更好了。现在，您可以在一个集成的解决方案中容易地控制所有的 PCB 后处理需求。

综合分析

设计分析器 ( Design Analyzer )

分析设计的原因，超出了验证它是否满足一定的设计规则。您可能要分析设计的全面复杂性，用于报价目的，或者决定哪个制造商有资质来生产它。在设计中多次改变少量规则，可能会更快速和更精确地制造出板子。

一个例子，在设计中，平面层上plane layer 的间距，默认是超过钻孔尺寸的“x”。厂家“A”可能会提供这个设计的板子报价。厂家“B”甚至不能制造这种技术的板子。您可以使用这个值作为默认值，即使布局允许它们使用一个更大的值。重新定义设计为更大的值，可以减少板子的费用，或者生产出更精确的板子。制造商可以使用设计分析器功能，为接收的设计生成报价。设计分析器有灵活的输出选项，允许制造商使用它们已有的报价系统生成的信息。

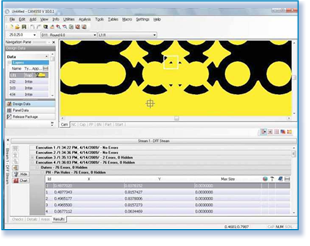

DFF

DFF 执行超过 80 个必不可少的裸板分析检查，包括制造，丝印， 电源和地，信号层，钻孔，阻焊，等等。

把设计提交给制造商之前，定位，识别和即时修改所有的冲突。DFF 会自动检查蚀刻缺陷，阻焊条，铜皮条，阻挡的热焊盘，阻焊覆盖，等等。确保使用合适的间距，生成了阻焊数据；确保没有潜在的阻焊桥条件；修复潜在的蚀刻缺陷，会消除所有制造商在CAM部门的瓶颈。

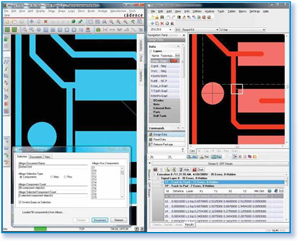

交叉探测 ( Crossprobing Interface )

有了交叉探测功能，再使用 DFF，就可以确保您的 CAD 数据库也保持最新和准确。CAM350 可以定位设计错误（使用 DRC, DFF, Streams），并快速查明这些错误在您的 CAD 软件中的准确位置。这个功能可以帮助您保持原始的CAD 数据库，确保它始终一个是准确的，当前的信息源。

有了交叉探测，CAM350 也可以用于查看CAD 软件中的智能数据（组件，管脚，网络）。同时，在 CAM350 中查看Gerber 数据的交叉探测位置。

Streams 规则检查

Streams 规则检查，用于简化在 CAM350 中的设置，执行，以及验证设计分析。使用 StreamsRC功能，在一个检查清单中，同时运行设计规则检查（DRC），设计制造检查（DFF, DFM）和网表比较。创建，保存，重复使用多个基于设计技术，和/或制造能力的“Streams”。在高科技区域运行不同的分析，比如BGA或者邦定；在设计的其它地方运行标准分析。所有这些都可以包含在一个“Stream”中。

根据需要，您可以定义许多分析区域。通过图表化的结果，可以快速验证错误。您不再需要查看每一个单独的错误。图表化的结果，允许您快速决定，是否要对设计数据库做出改动，以及做出什么改动。

CAM工程工具

拼板编辑器 ( Panel Editor )

自动化拼板过程。允许创建拼板的模板，智能试样，锁定孔/安装孔 pinning holes，光读定位点 fiducial，以及标题栏 coupons。或者使用自动步进模式，或者使用总体控制的电子表格，来填充板子。排气 venting 也是完全自动化的。使用自定义图案，用正极性或负极性处理多个层。

高级铣钻编辑器 ( Advance NC Editor )

高级铣钻编辑器为您提供了强大的功能，处理设计中的数控钻和铣数据。您可以添加钻孔和铣路径，以及高级数控路线，比如钻文字，铣圆，操作者信息，先导孔，等等。允许在准备时检查和优化数控数据。

飞针 ( Flying Probe Editor )

PCB 裸板的飞针测试从未如此简单！一个强大的图形化编辑器和过滤器选项，允许您提取所有必要的数 据，比如网络，测试点，以及一个捕捉的相邻信息。目前，飞针接口可以导出 Probot, ATG, Integri-test, PROBOTECH, IPC-D-356, IPC-D356A 文件格式，以及特殊的ACT Neutral格式。

钉床编辑器 ( Bed of Nails Editor )

钉床编辑器生成所有必需的文件，来创建单面或双面翻盖测试夹具。一个图形化的编辑器和过滤器选项，能让您完全交互控制测试点信息。支持的格式包括 TTI (Test Technologies International), Circuit-Line, IPC-D-356, IPC-D-356A, 以及通用板钻孔文件和网表。

反向工程-Reverse Engineering

DownStream可以“反向工程”传统的Gerber文件，允许您把它返回到任何CAD系统中。首先，会执行一个完全自动化的网表提取过程。这个过程支持最复杂的盲埋孔，MCMs, 以及混合设计。完成后，会创建一个新的数据文件，然后就可以导入到您的CAD系统中。
